Engineering Marine-Grade däcksäckar: saltvattenhydrolys och dynamiska skjuvbelastningar

Att fästa en torrväska på en kajak eller SUP-däck ser enkelt ut. Att köpa en OEM-partner som kan tillverka en däcksväska som överlever en säsong av saltvattenexponering och klass IV-vågor är ett materialtekniskt problem. De flesta kommersiella torrpåsar läcker inte från huvudförslutningen. De misslyckas vid förankringspunkterna, eller så sönderfaller själva materialet under UV-strålning.

Förchefer för inköp av marina och taktiska redskap, att specificera en däcksväska innebär planering för dynamisk påverkan, inte bara statisk vattentätning. En däcksmonterad väska är en strukturell komponent i fartyget som absorberar vågenergi. Om din tillverkningspartner behandlar den som en generisk ryggsäck, kommer felfrekvensen på fältet att bli katastrofal.

Delamineringsverkligheten: Saltvatten och ASTM G154

Den marina miljön är fientlig mot flexibla polymerer. UV-strålning påskyndar nedbrytning av mjukgörare. Saltvatten driver hydrolysen. Denna kombination förstör generisk PVC och standard polyester TPU.

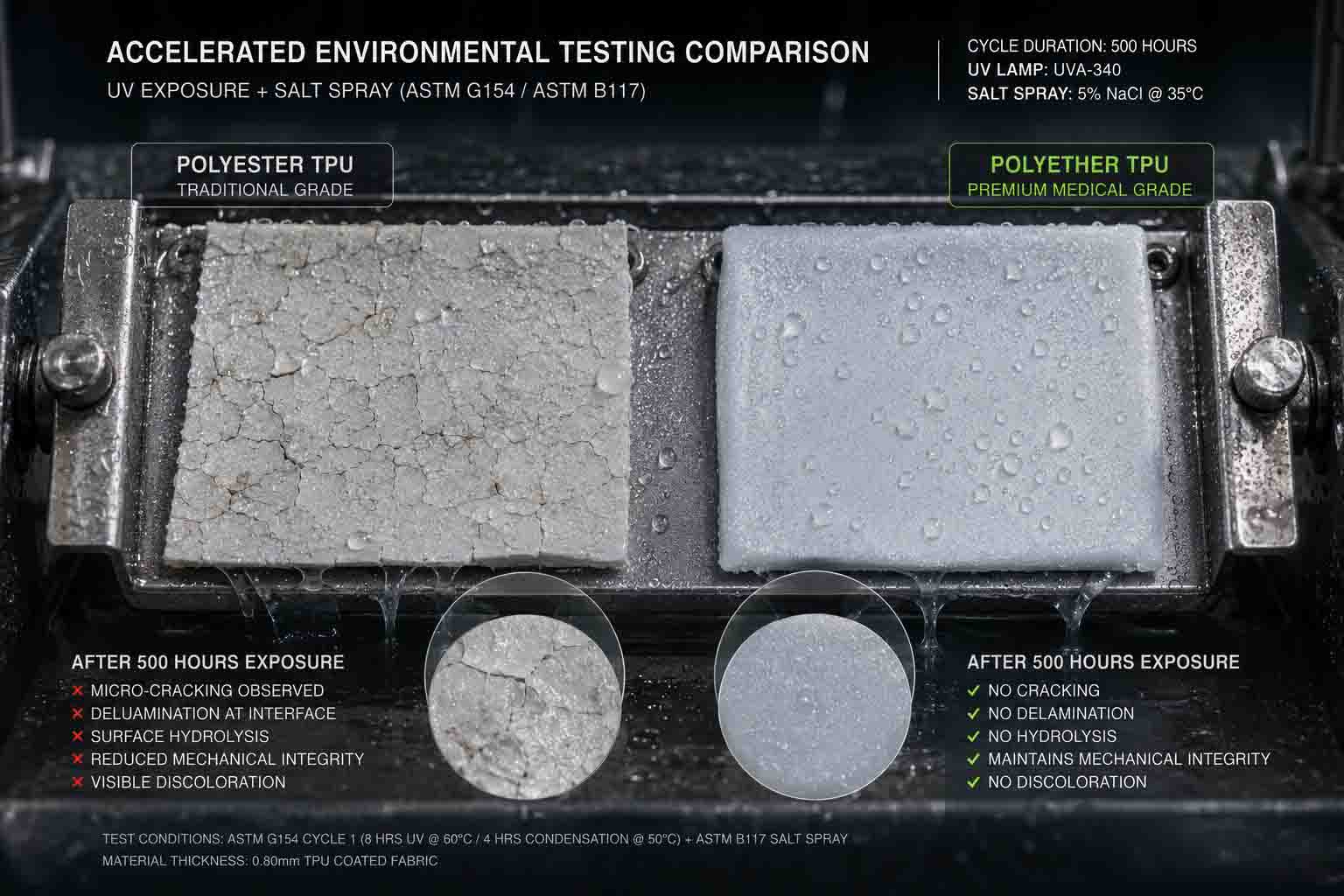

I torrpåsar av konsumentklass känns materialet robust på utställningsgolvet. Under kontinuerlig solexponering och saltspray blir polyester TPU spröd. Mikrosprickor bildas längs flexpunkterna. Inom 90 dagar efter tung marin användning delamineras den vattentäta barriären från bastextilen. Påsen läcker inte bara; den tappar sin beläggning.

Tillverkning av marin kvalitet kräver polyeterbaserad TPU. Men det räcker inte att specificera polymerfamiljen. Materialet ska valideras motASTM G154(Standardpraxis för drift av fluorescerande ultravioletta lampor för exponering av icke-metalliska material). Om fabriken inte kan tillhandahålla accelererad väderleksdata som bevisar att TPU:n behåller sin draghållfasthet efter 500 timmars cyklisk UV- och kondensexponering, köper du en engångsprodukt.

Ankarpunktens sårbarhet: dynamiska skjuvbelastningar

När en klass IV snabb eller tung surfning kraschar över ett kajaktäck skapar en 20L laddad väska en enorm dynamisk skjuvkraft. Denna kraft överförs direkt till D-ringarna eller RF-svetsade fransflikar som fäster påsen vid däckets rigg.

Det är här kommersiellataktisk och utomhusutrustningstillverkningmisslyckas. En fabrik kommer att optimera sina högfrekventa (HF) svetsparametrar för raka sömmar. Men att svetsa en tjock, flerlagers fransflik till påsens utsida kräver en helt annan verktygsinställning och uppehållstidsprofil.

Om HF-svetsuppehållstiden på en fransflik är avstängd med 0,3 sekunder, verkar svetsen stabil för visuella QA-inspektörer. På fältet, när en våg på 50 lb träffar påsen, drar den dynamiska belastningen av plåstret direkt från bastyget och exponerar den nakna textilen under. Huvudsömmens integritet är irrelevant om ankarpunkterna sliter hål i sidan av påsen.

Bortom statisk testning: momentana tryckspikar

Statiska nedsänkningstester är vilseledande. Att försiktigt sänka en påse i en 1,0 bars trycktank bevisar att sömmarna håller luft. Den replikerar inte en kajak som rullar i kraftiga vågor.

En våg som slår in direkt på stängningssystemet genererar momentana hydrostatiska tryckspikar som vida överstiger statiska djupvärden. Stängningssystemet – oavsett om det är en exakt konstruerad roll-top med förstyvningar eller enlufttät dragkedja som används i extrem motorcykelrallyutrustning—måste konstrueras för att avleda stöttrycket. Vatten som tvingas in i ett veck under hög hastighet beter sig annorlunda än vatten som vilar mot en söm. Slagavböjning kräver strukturell styvhet vid stängningspunkten, inte bara lufttätt material.

The Sourcing Audit Kill-Shot

Att utvärdera en OEM för däcksväskor av marina kvalitet kräver att man går igenom marknadsföringsbroschyrerna. När du går på fabriksgolvet är visuell inspektion av sömmarna ett slöseri med tid. Ställ ingenjörsledaren dessa specifika frågor:

• Visa mig data för Universal Testing Machine (UTM) avskalningshållfasthet för dina RF-svetsade D-ringlappar. Vad är toppbelastningsfelet i Newton?
• Hur justerar du temperaturen och trycket på ditt HF-svetsverktyg när du fäster en 3 mm styv fransflik till ett 0,6 mm TPU-skal?
• Tillhandahåll ASTM G154 UV- och saltvattennedbrytningsloggar för denna specifika sats av polyeter-TPU.

Om fabriken svarar med att peka på en generisk 1,0 Bar statisk vattentank, tillverkar de poolleksaker. De tillverkar inte överlevnadsutrustning av marint kvalitet.

Engineering FAQ för marin upphandling
