Vetenskapen om Cold-Flex-hållbarhet: 1000D ballistisk TPU och sömintegritet i sub-Zero-scenarier

Att specificera en kraftig torrpåse baserat på ett standardblad för rumstemperatur är ett vanligt upphandlingsfel. Vid 25°C uppvisar de flesta kommersiella termoplastiska polyuretanfilmer (TPU) utmärkt draghållfasthet och elasticitet. Släpp den operativa miljön till -30°C i en taktisk sökning och räddning (SAR) eller marin utbyggnad i öppet hav, och materialfysiken förändras helt. Den flexibla barriären blir en spröd skuld.

För supply chain managers som konstruerar kritisk utrustning inom vårguide för dränkbara torra påsar (Pillar Roadmap), för att överleva utbyggnad under noll krävs förståelse för lågtemperaturkristallisering. När en laddad påse tappas på frusen mark eller surras hårt under vågsvall, är felet sällan en ren tygrev. Det är ett gränssnittsskjuvbrott längs den högfrekventa svetslinjen. Det är där standardtillverkning för utomhusbruk misslyckas.

The Glass Transition Blind Spot: Polyester vs. Polyeter TPU

På fabriksgolvet behandlar generiska kontraktsbutiker alla TPU-beläggningar som lika. De fokuserar mycket på tygdenier och väljer massiva 1000D ballistiska vävningar samtidigt som de helt ignorerar den kemiska formuleringen av polymermatrisen som är laminerad till den väven.

Polyesterbaserade TPU-beläggningar fungerar bra i vanliga mekaniska nötningstester. Deras glasövergångstemperatur - den punkt där polymermatrisen övergår från ett flexibelt, gummiartat tillstånd till en styv, spröd glasstruktur - är notoriskt hög och ligger ofta runt -15 °C. När de utsätts för alpina eller maritima miljöer under noll, förlorar polyestermolekylkedjorna sin rörlighet. Vid upprepad böjning utvecklas mikrosprickor i själva beläggningsskiktet, vilket leder till snabb mekanisk delaminering från bastextilen.

Taktiska och sök- och räddningsoperationer kräver specialiserade polyeterbaserade TPU-formuleringar. Polyeterkemiska strukturer bibehåller molekylärsegmentrörlighet ner till -40°C eller lägre. Denna flexibilitet vid låga temperaturer är icke förhandlingsbar för utrustning som måste utstå de brutala fysiska krafterna som beskrivs i vår analys avtorrpåsar av marinkvalitet under vågsvall. Utan denna materialbas kommer den vattentäta barriären att spricka längs flexlinjer långt innan uppdraget är slutfört.

The Physics of Edge Transition Stress Concentration

Sömgränssnittet på en RF-svetsad torrpåse utsätts för massiv termodynamisk påfrestning under tillverkningscykeln. Under 27,12 MHz högfrekvent bearbetning exciteras de polära molekylerna i TPU och smälter skikten inifrån och ut för att bilda en monolitisk molekylstruktur.

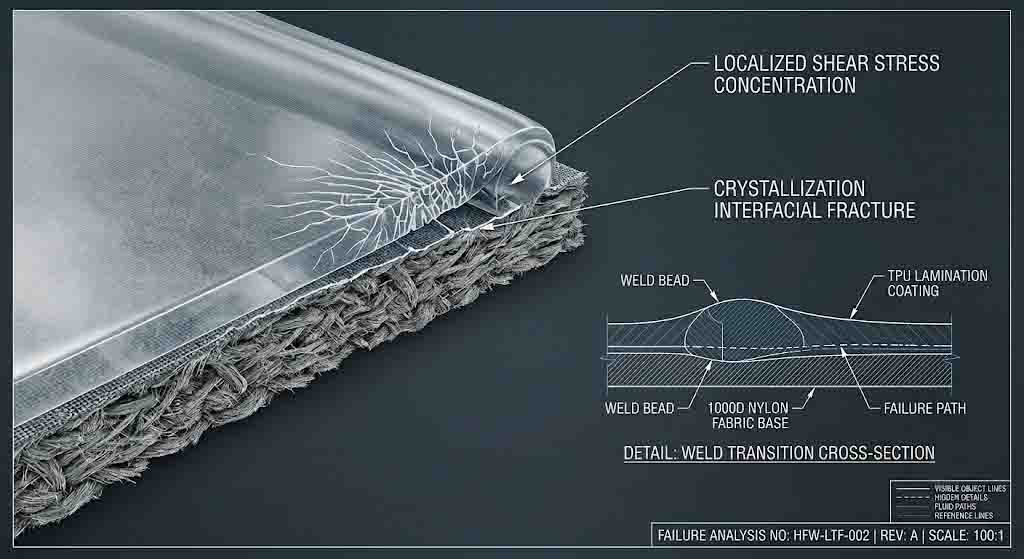

Riskzonen är den exakta linjen där den svetsade sektionen möter det osvetsade flexibla skalet - kantövergången. Om den pneumatiska tryckfördelningen över den specialbearbetade mässingsformen skiftar med ens en bråkdel av en millimeter, skapar det ett mikroskopiskt förtunnat steg ner vid denna gräns. Under minusgrader, när materialet genomgår snabb retardation eller stötbelastning, fungerar detta mikrosteg som en våldsam spänningskoncentrator. Den spröda polymermatrisen kan inte avleda energin genom elastisk deformation. Den skärs omedelbart vid gränslinjen, en kritisk felmekanism som vi kontinuerligt eliminerar genom våra specialiseradetaktiska vattentäta tillverkningsprotokoll för redskap.

Eliminerar delaminering via termisk stabilisering efter svetsning

Att släppa pneumatiskt tryck från en RF-svetsmatris i samma ögonblick som det elektromagnetiska fältet stängs av är ett recept för latent sömfel. När polymerkedjor smälts under hög frekvens kräver de en specifik nedkylningscykel under långvarig kompression för att korrekt inrikta och avlasta fogen.

Att korta denna kylcykel med 0,5 sekunder ökar fabrikens genomströmning men fångar upp massiva kvarvarande skjuvspänningar inuti svetszonen. När den sömmen stöter på extrem kylchock kombineras de interna påfrestningarna med den yttre miljöbelastningen, vilket utlöser spontana sprickor utan synlig yttre påverkan. Våra produktionslinjer för fordon och taktiska påsar implementerar automatisk termisk stabilisering efter svetsning. Mässingsverktyget håller det smälta lagret under exakt kompression tills temperaturen sjunker under polymerens omkristallisationströskel, vilket säkerställer en enhetlig molekylär bindning som kan överleva de brutala vibrationstoleranser som krävs av tunga applikationer som t.ex.hardcore motorcykel rally bagageteknik.

Validerar tillförlitlighet för sömmar vid låg temperatur

En fabrik som inte kan bevisa sina kvalitetsmått under simulerad fältmissbruk är bara att gissa. Visuell inspektion kan inte identifiera interna mikrohålrum eller polymerkristallisationssprödhet gömd inuti en tung 1000D ballistisk svetslinje.

Vi validerar våra konstruktioner för extrema miljöer genom att extrahera materialkuponger från produktionskörningar och utsätta dem för cykliska lågtemperatur dynamiska flextestningar i specialiserade miljökammare. Efter kallkonditionering genomgår dessa prover destruktiva T-peeling och hydrostatiska sprängtestningar med hänvisning till vår interna1,0 Bars hydrostatiska trycktestningsstandarder. Passkriterierna är binära: noll mikrosprickbildning under 10 000 kontinuerliga flexcykler vid -30°C, och absolut noll vätskemigrering genom sömgränsytan under topptryck. Denna kompromisslösa valideringsslinga ger globala inköpsdirektörer revisionsbar, strukturell säkerhet utan fel.

Engineering FAQ för Sub-Zero Procurement
