Inside a Bikepacking Frame Bag Program på vår fabrik i Dongguan

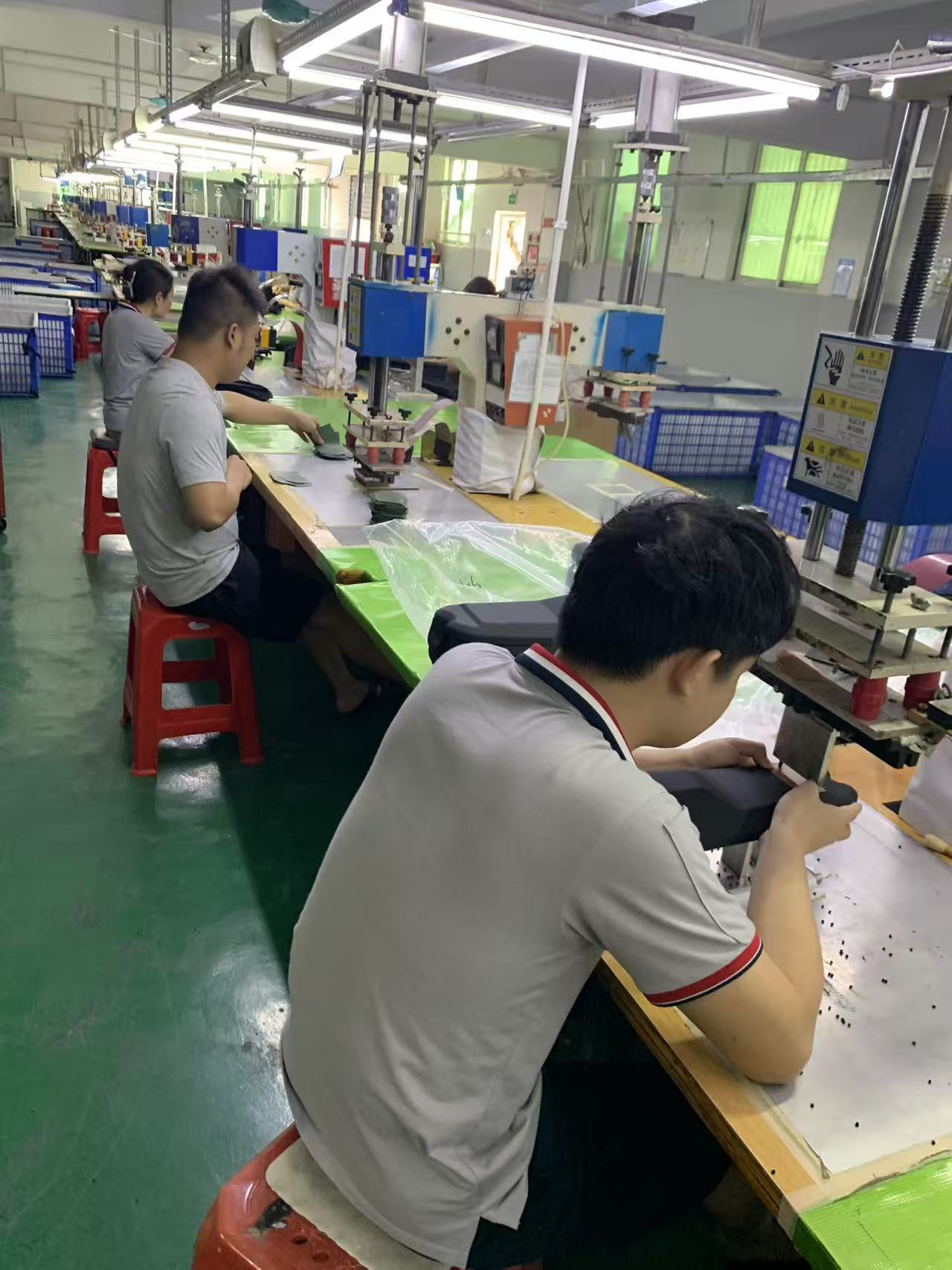

Den här månaden flyttade vår högfrekventa svetsverkstad i Dongguan ett vattentätt cykelramsprogram från provbekräftelse till första produktion. Väskan är ett rampaket med hel triangel som är byggt för grus- och cykelpackning: ett diamant-ripstop TPU-faced skal, svetsad kil, svetsade krok-och-ögla-förankringsflikar vid toppröret, nedröret och sadelröret, och en vattentät stängning i överkanten. Två stängningsversioner kördes sida vid sida under provtagningen - en version med dragkedja och en version med rulltopp - eftersom köparen ville se hur var och en betedde sig under belastning innan verktyget låstes.

Varför en ramtriangel är svårare att svetsa än en duffel

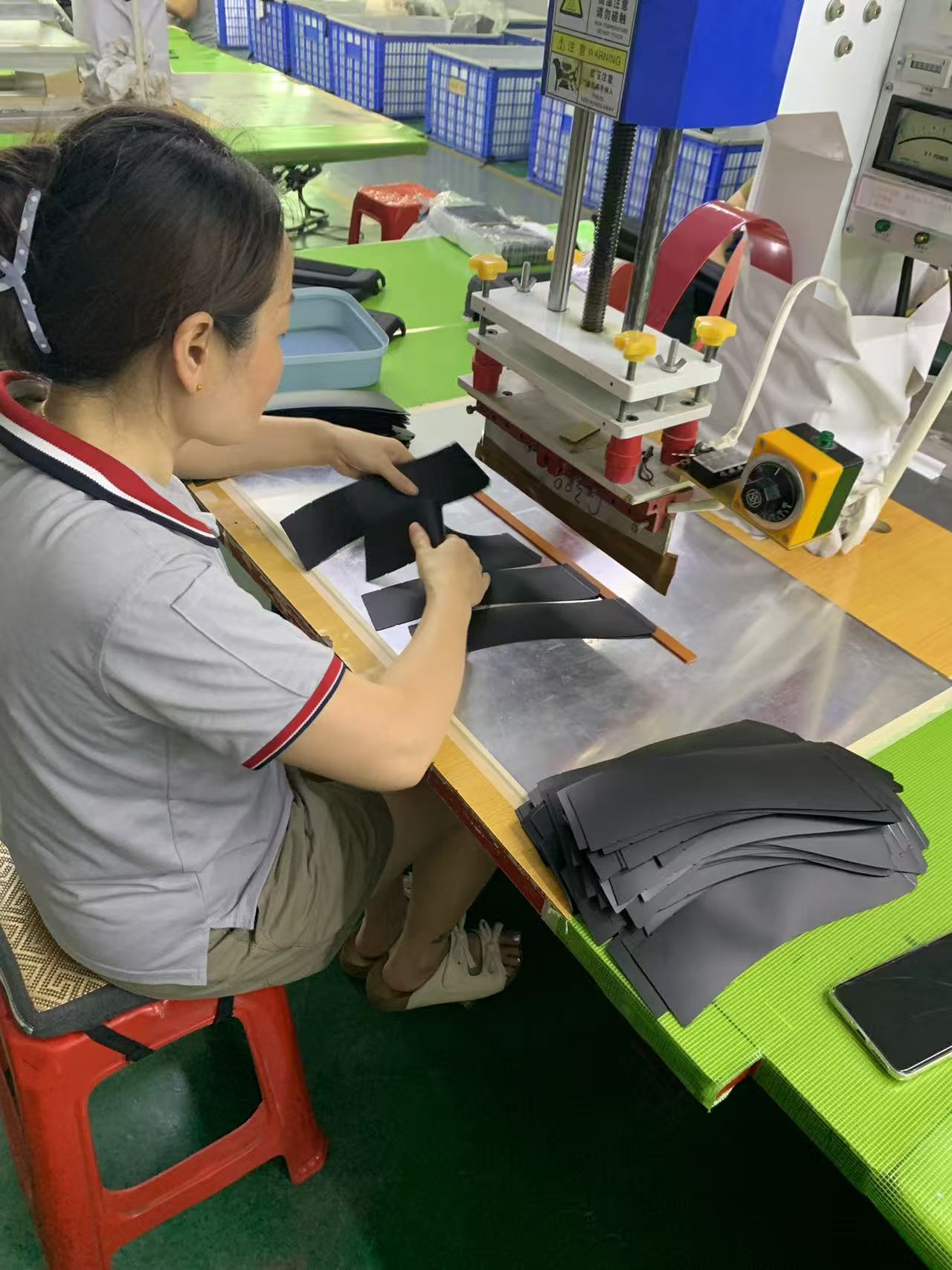

En torrpåse är en tub. En ramväska är det inte. Triangeln definieras av cykeln den hänger inuti, vilket innebär att varje panelkant har olika längd och de flesta av dem är böjda, och kilen som ger väskan dess volym måste avsmalna från ungefär fullt djup vid nedröret till nästan ingenting vid den främre spetsen. Den avsmalningen är där svetsad konstruktion tjänar sitt stöd och även där det blir fel om processen är slarvig. Elektroden måste leverera ett jämnt tryck och till och med stanna längs en söm vars geometri ändras kontinuerligt, och en stans som passar den breda änden kommer att svetsa under den smala änden om den inte skärs för den specifika panelen.

I praktiken betyder det att en ramväska inte är en produkt som du citerar från ett foto. Varje storlek och varje ramprofil behöver sin egen formsats, och formen är anledningen till att provtagningen i denna kategori körs i den längre änden av vårt normala 7–15 dagars fönster. När formen väl finns är produktionen snabb och repeterbar – svetsstationen gör samma fusionscykel varje gång istället för att förlita sig på en operatörs bedömning av sömsmånen.

Bandankarna är svetsade, inte sydda

Fråga vilken cykelbutiksmekaniker som helst där ramväskorna misslyckas och svaret sällan är huvudsömmen. Det är ankarpunkten. En laddad rampåse är under konstant asymmetrisk spänning - remmarna drar skalet uppåt mot rören medan innehållet trycker utåt, och varje tvättbrädesektion av grus lägger till en chockcykel till det. En sydd kardborreflik sätter en linje med nålperforeringar rakt genom bastyget på exakt den punkt som bär den lasten. Dessa perforeringar gör två saker under en säsong: de låter vatten spåra sig längs tråden och de fungerar som en rivlinje när påsen är överfylld.

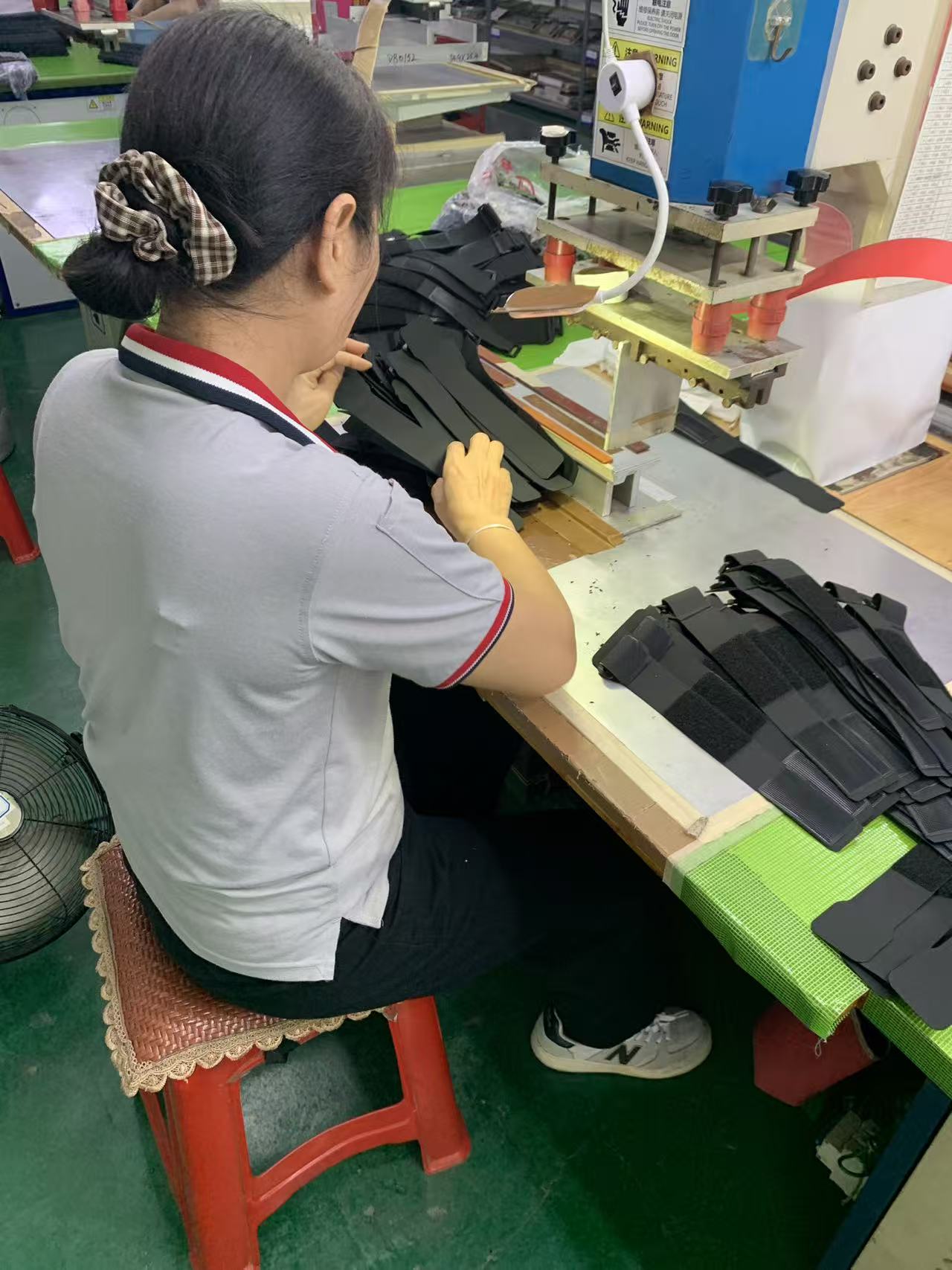

I det här programmet är kardborreflikarna och förstärkningslapparna högfrekvenssvetsade direkt på skalet, så att ankaret och bastyget blir ett sammansmält lager utan några punkteringar alls. Våra operatörer svetsar flikstaplarna i omgångar innan skalet stängs, vilket är sekvensen som du kan se på verkstadsbilderna - brickor med svetsade bandenheter väntar bredvid maskinen, sedan körs skalförslutningen efteråt.

Hur provbekräftelse faktiskt ser ut

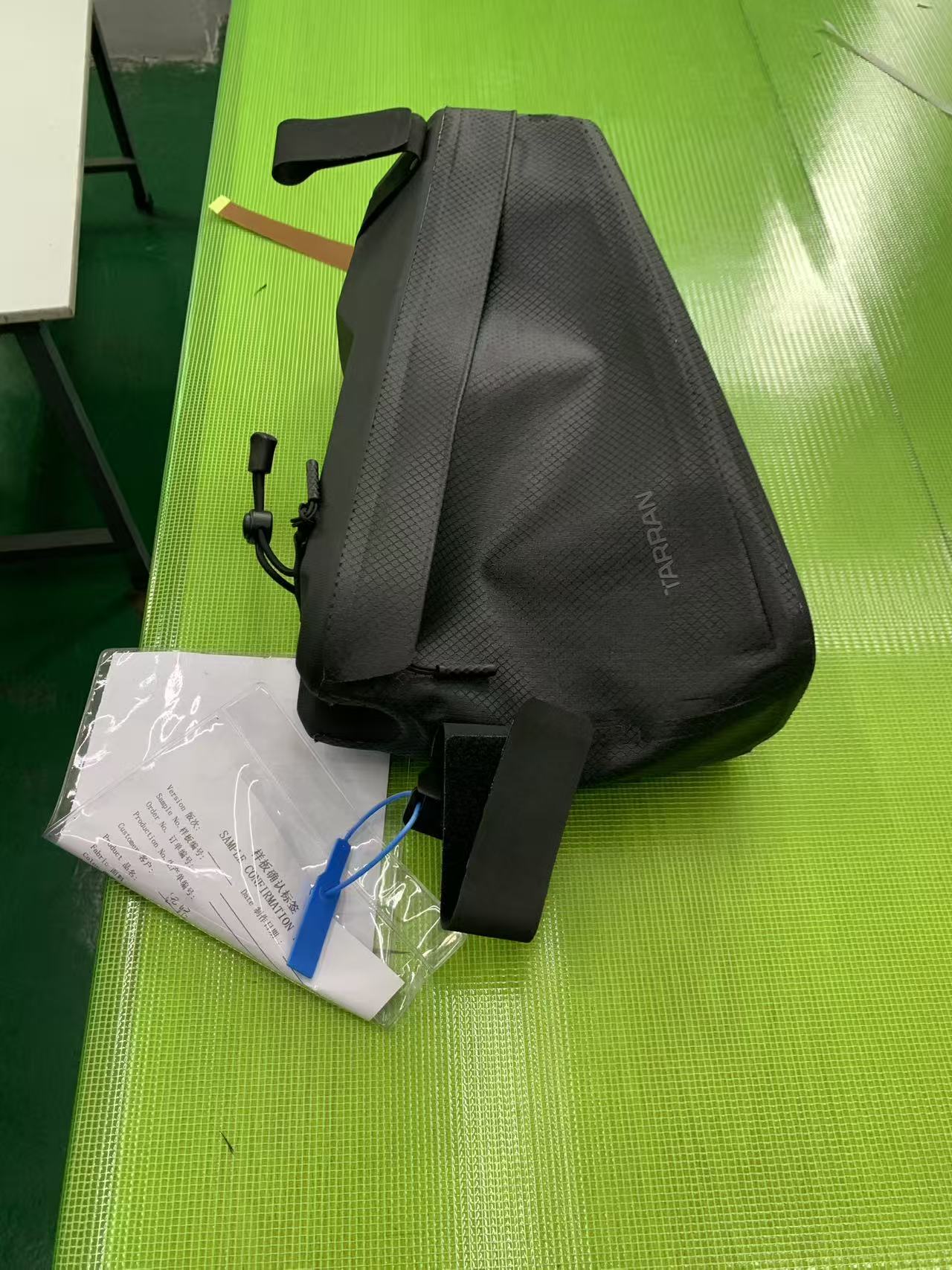

Provbekräftelseetiketten som fästs på den färdiga väskan innehåller version, provnummer, ordernummer, produktionsnummer, kund, produktnamn, tyg och färg. Det är ett litet kort och det är det enskilt mest användbara dokumentet i hela programmet, eftersom det är vad produktionsgolvet jämför med när ordern körs tre månader senare. Ingenting går i massproduktion mot ett fotografi eller ett chattmeddelande.

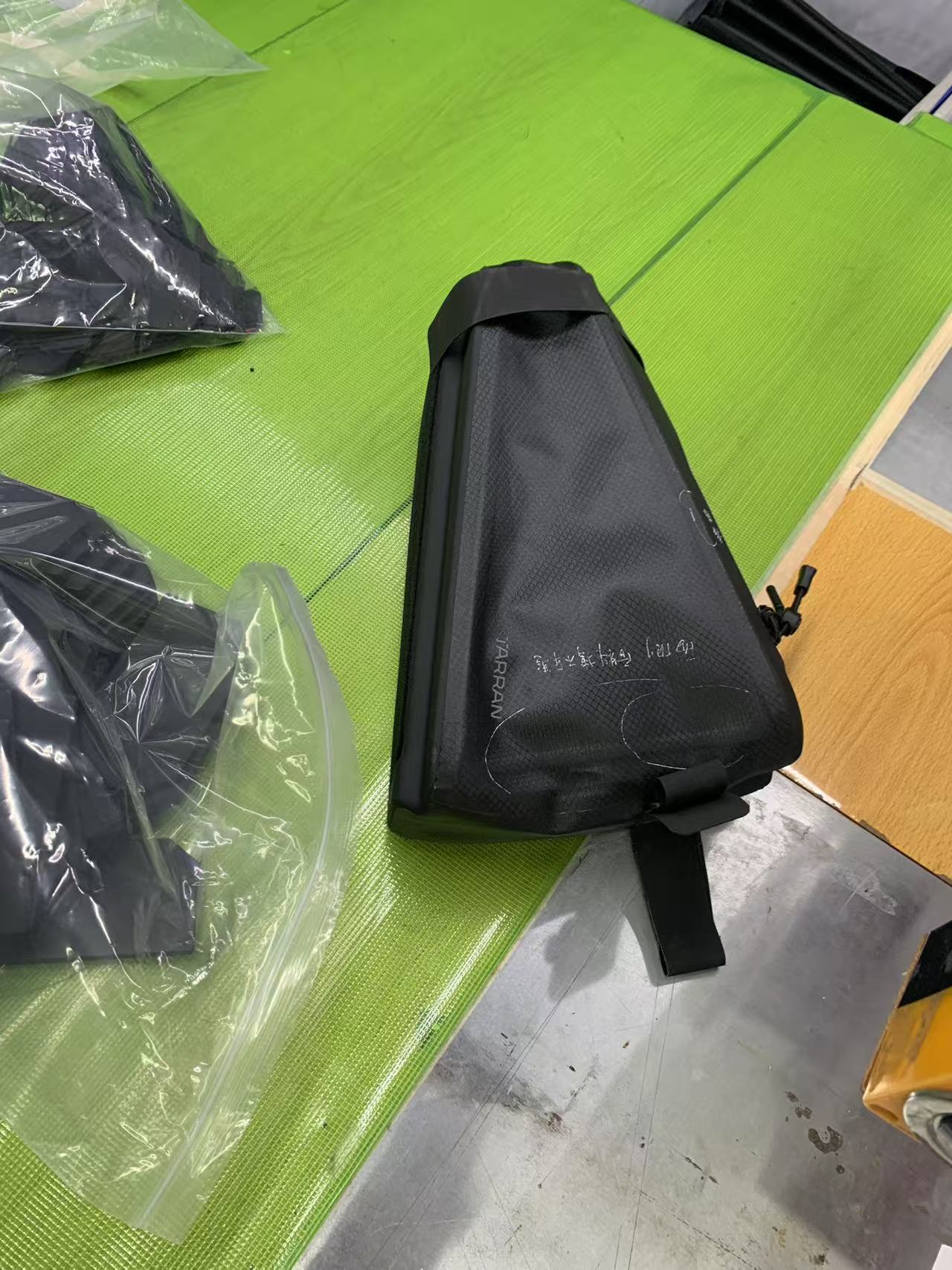

Det andra föremålet på bilderna är mindre snyggt: ett bekräftat prov markerat med krita. Dessa linjer är mönsterrummets revisionsanteckningar skrivna direkt på delen - där en söm rör sig, där en kurva blir mjukare, där en remposition skiftar med några millimeter för att klara en flaskbursboss. Att markera provet i stället för att kommentera en ritning håller korrigeringen fysisk och entydig, och det är så den andra provomgången stängs snabbt istället för att förvandlas till tre veckors e-post.

Rätt vattentät standard för en ramväska

Vi testar den här kategorin mot ett kraftigt regn- och vattenstråleprotokoll snarare än ett nedsänkningsprotokoll, och vi säger det tydligt till köpare som ber om ett nedsänkningskrav. En ramväska bor cirka en halv meter från marken bakom ett snurrande framhjul. Vad det faktiskt möter är kontinuerlig trycksatt spray som bär grus, vägsalt och lera - timmar av det - inte en dunkning. Ett vattenstråltest reproducerar det. Den avslöjar också felläget som är viktigt här, som spraydrivs i sidled in i en förslutning eller in i en ankarplåsterkant, och det gör det utan att låta någon göra anspråk på ett betyg som förslutningsmaskinvaran inte kan stödja. Om en köpare verkligen behöver en dränkbar väska på en cykel, är det en annan konstruktion med en lufttät stängning, och vi kommer att citera det som en.

Utöver det vattentäta testet, gick körningen genom vår standardserie: vidhäftningsstyrka på svetsade sömmar, draghållfasthet på bastyget, belastningscykling på ankarflikarna, blixtlåsutmattning på den blixtlåsförsedda versionen, nötning, saltspray, färgbeständighet och färgskillnad, med IQC, IPQC och OQC-kontrollpunkter i SGS- eller QIMA-begäran på begäran.

Vad detta betyder om du köper den här kategorin

Sealock har byggt högfrekvent svetsad vattentät utrustning i över 20 år, från vår fabrik i Dongguan och vår anläggning i Ho Chi Minh City, och köpare kan välja ursprung som passar deras tullposition utan att ändra specifikationen. Standardvillkor för denna kategori är FOB Guangdong, 7–15 dagar för provtagning, 30–45 dagar för massproduktion och MOQ från 300 stycken på de flesta modeller. Grundutveckling från en skiss, ett konkurrentprov eller ett målspecifikationsblad är normalt arbete för oss snarare än ett undantag, även om genuint nya strukturer har en längre samplingscykel av de skäl som beskrivs ovan.

Mer information om hur vi bygger denna kategori finns i vårgrossisttillverkningsguide för cykelpackningsväskor. För ritningar, prover eller offert, kontakta oss påinfo@sealock.com.hk.
